产品简介

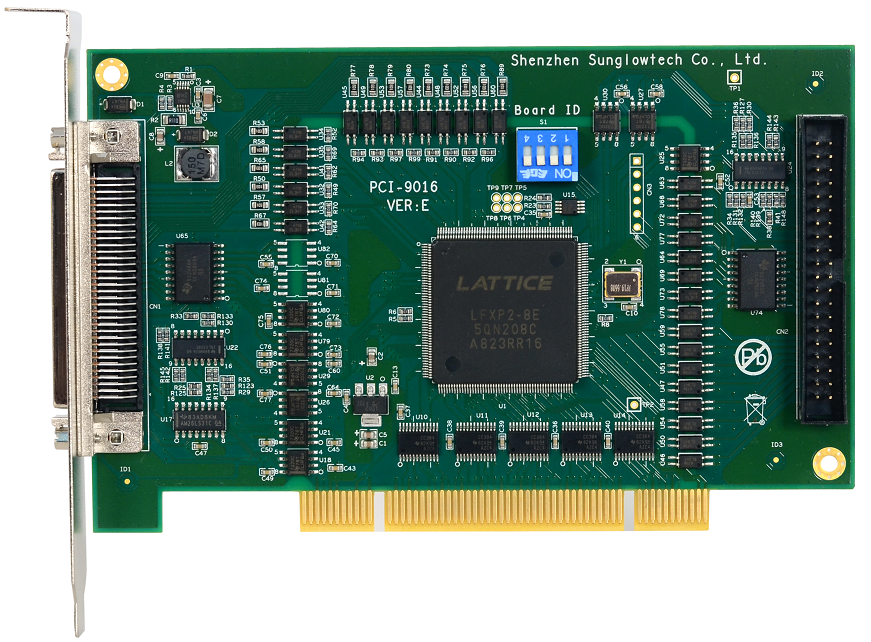

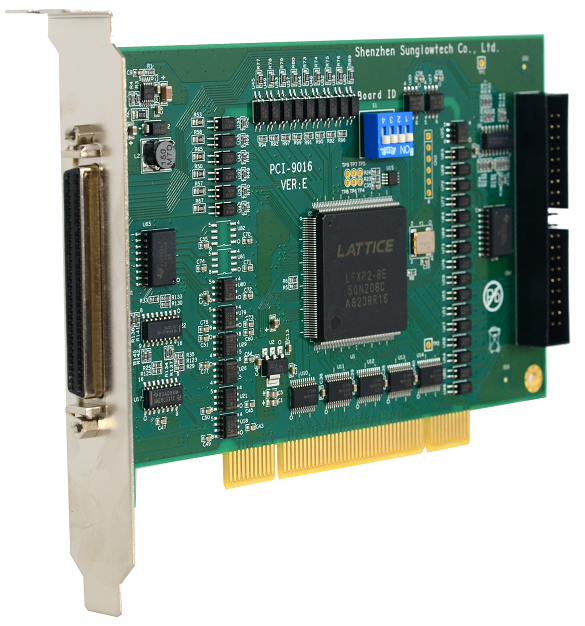

PCI-9016是一款基于PCI总线的6轴运动控制卡，可用于控制步进电机和伺服系统。它通过FPGA进行运动规划，可以输出脉冲指令。它支持点位和连续运动等运动模式。通过开发包提供的VC++, VB.NET, C#, Delphi, Labview等开发环境下例程，用户可以快速实现对控制卡的编程，构建自己的自动化设备控制系统。
●支持32位33MHz PCI总线，兼容3.3V、5V PCI接口
●支持6轴步进电机或伺服电机控制
●支持脉冲/方向，CW/CCW等脉冲输出格式，脉冲输出频率高达4MHz
●每轴有两个28位计数器，分别对命令脉冲输出、编码器脉冲输入进行计数
●支持T型和S型速度曲线
●每轴有独立的正向限位、负向限位、原点等专用输入接口
●提供硬件拨码开关来设置卡号
●12路隔离输出（DO），集电极开路结构，最大灌电流50mA
●10路隔离输入（DI）
●在硬件上提供唯一序列号，可用来保护应用软件
●支持Windows XP/Win7/Vista/Win10等操作系统
●通过EN 61000-6-4:2007+A1:2011, EN 61000-6-2:2005认证
