产品简介

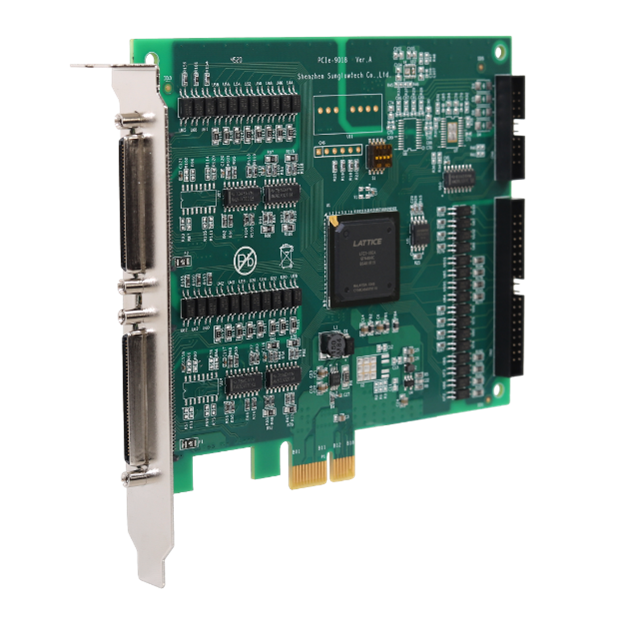

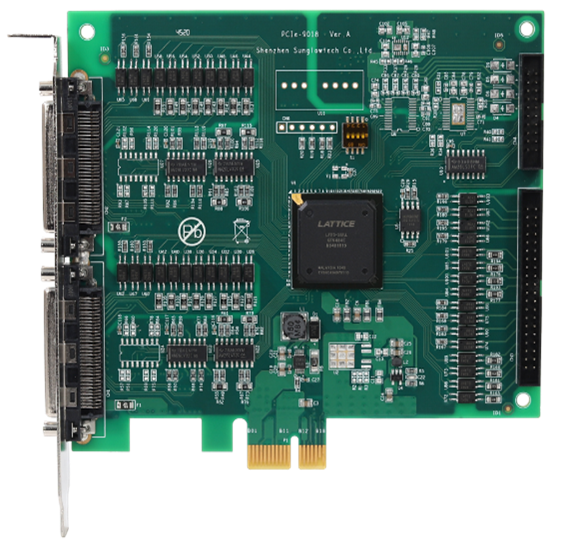

PCIe-9018是一款基于PCI Express接口的8轴运动控制卡，可用于控制步进电机和伺服电机，它使用FPGA进行运动规划，可以输出脉冲指令，支持点位运动、连续运动、原点查找等模式。通过开发包提供的VC++,VB.NET、C#、Delphi、Labview等范例程序，用户可以快速实现对控制卡的编程，构建自己的自动化设备控制系统。
lPCI Express x1 接口，支持PCI Express 1.0协议(2.5Gbps)
l68位mini SCSI II 连接器接口
l支持8轴步进电机或伺服电机控制
l支持 PUL/DIR, CW/CCW格式，脉冲最大脉冲输出频率 3.9 MHz
l每轴提供两个 28 位计数器，分别对指令输出脉冲和编码器反馈脉冲进行计数
l每轴提供独立的正向限位、负向限位、原点、伺服告警、伺服使能等专用输入输出接口
l提供硬件拨码开关来设置卡号
l16路隔离数字输入（DO），集电极开路结构
l16路隔离数字输入（DI）
l提供两路位置比较器，使用差分输出
l提供唯一序列号，可用来保护应用软件
l支持Win7/Win8.1/Win10/Win11/Linux等操作系统
l通过EN 61000-6-4：2007+A1:2011，EN 61000-6-2:2005认证
